Changement d'autoradio. Besoin de votre aide les experts de la mécanique :D

Bonjour !

J'espère que vous allez bien.

J'ai récemment acheté un écran de bord compatible android auto sur Aliexpress : (la version V1 Pro.C) pour ma PEUGEOT 1.4 HDi eco 70 206+ datant de 2012.



J'ai choisi ce produit car il est presque impossible de trouver un produit qui s'intègre autrement qu'à la place de l'autoradio d'origine sur une 206+ et car le tableau de bord est le même sur la 207 que sur la 206+.

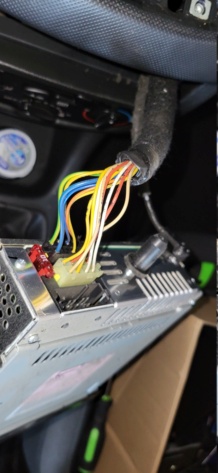

Or, en recevant le produit, j'ai essayé de monter le produit, mais j'ai remarqué que la prise fournie n'est pas compatible avec les deux câbles de l'autoradio de la voiture (voir images ci-dessous).









Je suis donc allé voir mon mécano et il m'a bien confirmé que ce n'était pas compatible et qu'il faudrait changer les câbles de la voiture, et m'a conseillé de me procurer la prise mâle de celle fournie avec le produit aliexpress dans une casse (le moins cher et le plus fiable on va dire).

J'ai donc trouvé cette prise :



De plus, il existe un troisième connecteur qui est connecté à l'écran où s'affiche l'heure, la température, la consommation instantanée, etc. Vais-je perdre les commandes au volant et les infos qui transitent à travers ce câble si je ne connecte que les deux connecteurs montrés précédemment ?




Entre deux, j'avais contacté le vendeur pour savoir quoi faire, il m'a gentiment proposé de me fournir les câbles compatibles gratuitement, le problème étant que la date de livraison est estimée au 11 septembre et que je serai à cette date sorti de la période de rétractation de 15 jours. J'aimerais donc trouver une solution à ce problème avant que le câble arrive afin de pouvoir retourner le produit dans le cas où il n'est pas bien.

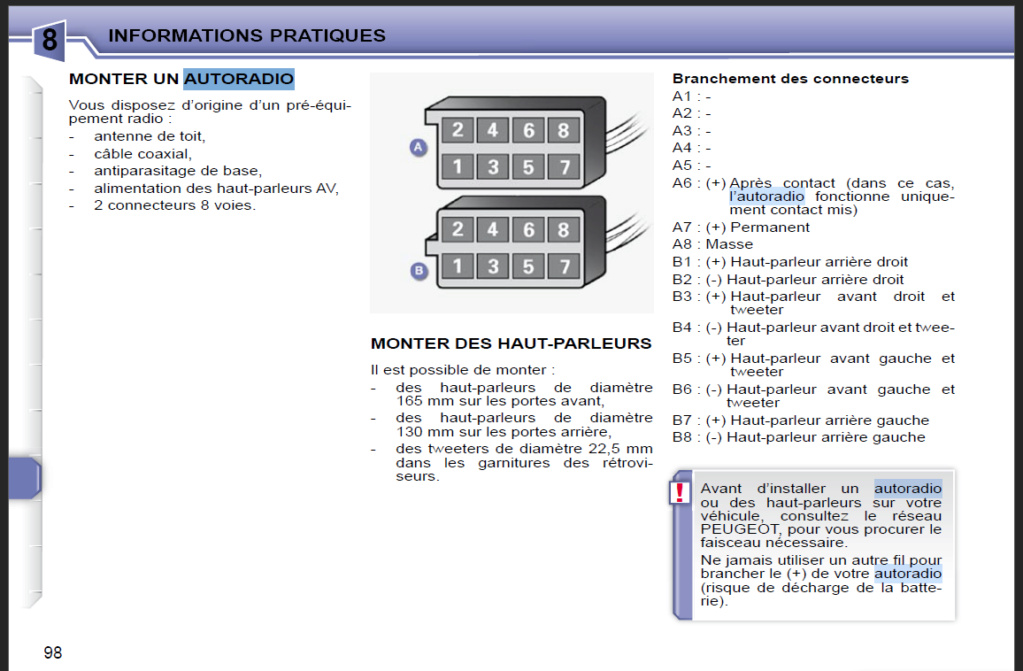

J'ai lu plusieurs topics de ce forum et de ce que j'ai pu comprendre, ces deux schémas décrivent assez bien ce que j'ai sur ma voiture mais semblent contradictoires, notamment un échange entre le + contact et le + permanent, dont un intervertissement serait par ailleurs nécessaire si j'ai bien compris.





J'ai identifié ce topic et celui-ci dont les images fournies par l'auteur semblent similaires à ce que j'ai.

Or, j'ai du mal à bien comprendre tout cela car je suis un initié en électronique et totalement débutant dans la mécanique automobile (enfin si on peut parler de ça pour ce souci) et j'ai de nouveau rendez-vous avec mon mécano ce samedi pour qu'il me fasse les soudures si nécessaire et je dois donc trouver le signification de ces câbles avec précision pour éviter de faire sauter mon moyen de locomotion pour aller au travail

Quelqu'un pourrait m'éclairer là-dessus s'il vous plaît ? Je vous remercie d'avance ! Bonne soirée

il suffisait de demander au fournisseur de l'autoradio de t'envoyer le bon câble

f1.jeanphi a écrit:il suffisait de demander au fournisseur de l'autoradio de t'envoyer le bon câble

Oui, mais vu le délai je vais le faire moi-même je pense, je pense avoir trouvé une solution :

Je commande ça :


Je soude les câbles utiles à ça :



Ensuite je connecte l'adaptateur à mes câbles d'origine :



Et je branche à l'adaptateur à ça qui est branché à mon écran :



Qu'en pensez-vous ?

ça peu fonctionner, les prises existent en neuf sur Aliexpress

f1.jeanphi a écrit:ça peu fonctionner, les prises existent en neuf sur Aliexpress

Oui c'est vrai, mais j'ai une question, si au lieu de brancher le + permanent je branche le + contact, ou l'inverse, il n'y a pas de risque ?

Merci d'avance !

tu t'emmerde beaucoup pour peu de choses...Il y a des adaptateurs en vente dans tous les bons centres autos

ttersu a écrit:tu t'emmerde beaucoup pour peu de choses...Il y a des adaptateurs en vente dans tous les bons centres autos

J'ai visité 5 - 6 centres autos, pas moyen d'en trouver, pourtant on parle de Norauto, AD, Leclerc, ...

J'ai essayé de souder les deux + et -, mais pas moyen, quand je connecte à la voiture, rien ne fonctionne

J'ai trouvé ce schéma, qu'en pensez-vous ?
